1. Các thành phần chính của khuôn mẫu
Khuôn được chia thành hai phần, ôm lấy sản phẩm:
- Lõi khuôn (Core): phần lồi
- Lòng khuôn (Cavity): phần lõm
Ngoài ra, người ta còn gọi Core là khuôn đực và Cavity là khuôn cái.
Hai bộ phận Core (lõi) và Cavity (lòng khuôn) là những chi tiết quan trọng nhất trong cấu tạo khuôn.
Từ “Cavity” vốn có nghĩa là “khoang rỗng”, nên đôi khi người thợ khuôn dùng “cavity” để chỉ khoang chứa nhựa. Khi nghe thợ khuôn nhắc “cavity”, bạn có thể đoán họ đang nói về phần khoang rỗng dựa trên ngữ cảnh. (Thường được viết tắt là “cavi”.)
Khi Core và Cavity lắp lại với nhau, chúng tạo thành khoang rỗng—đó chính là nơi nhựa được bơm vào để tạo thành sản phẩm.
- Cavity thường có hình dạng tạo nên bề ngoài của sản phẩm.
Ví dụ: với vỏ điện thoại, mặt ngoài của vỏ là cavity, còn phần bên trong khuôn không nhìn thấy được là core. - Cavity thường được thiết kế có độ nghiêng (draft angle) để khi mở khuôn, sản phẩm tự tách rời khỏi lòng khuôn.
- Sau khi khuôn mở hoàn toàn, sản phẩm sẽ dính vào phần core, và pin đẩy (ejector pin) ở core sẽ đẩy sản phẩm ra khỏi khuôn.
Vì vậy, khi lắp khuôn lên máy ép phun, phần cavity luôn là bên cố định, còn phần core là bên di động.
2. Cấu trúc lõi (Core) và lòng khuôn (Cavity) với cơ chế chèn
Thay vì gia công trực tiếp hình dạng lõi và lòng khuôn lên tấm khuôn chính, thường người ta sẽ sử dụng cơ chế chèn (insert structure).

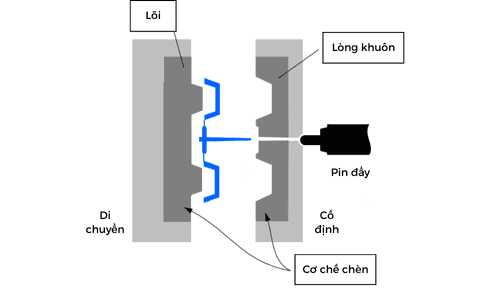

Cơ chế chèn có nghĩa là trên tấm khuôn chính sẽ gia công khoang (pocket), sau đó lắp đặt các chi tiết lõi (Core) và lòng (Cavity) dưới dạng chèn vào các khoang đó—như minh họa.
Về lý thuyết, nếu gia công trực tiếp hình dạng đảo ngược của sản phẩm lên tấm khuôn chính thì độ bền của khuôn sẽ cao hơn. Tuy nhiên, xét về khả năng gia công, thì cấu trúc chèn (insert) lại ưu việt hơn. Bởi vì, so với việc phay gọt toàn bộ một khối vật liệu lớn, bạn chỉ cần phay gọt những phần cần thiết, giúp rút ngắn thời gian và giảm chi phí gia công.
Ngoài ra, khi dùng cấu trúc chèn, bạn còn được lợi ích:
- Dễ dàng thay thế các chi tiết khuôn bị mòn hoặc hỏng.
- Gia công nhanh chóng trên các chi tiết chèn nhỏ hơn.
- Có thể chọn vật liệu chất lượng cao chỉ cho phần lõi hoặc lòng khuôn, tiết kiệm chi phí.
Chính vì những ưu điểm này, hầu hết các khuôn công nghiệp ngày nay đều sử dụng cấu trúc chèn.
3. Lời kết
Qua toàn bộ nội dung, chúng ta đã cùng khám phá những khái niệm và cấu trúc then chốt trong thiết kế khuôn nhựa – từ khái niệm Core (lõi) và Cavity (lòng khuôn), cơ chế insert (chèn lõi và lòng).
- Core và Cavity tạo thành khoang nhựa, quyết định hình dáng sản phẩm ngoài và trong.
- Cấu trúc chèn giúp giảm chi phí gia công, tăng khả năng bảo trì và lựa chọn vật liệu khuôn chất lượng cao cho từng chi tiết.
Hiểu rõ nguyên lý và cấu trúc khuôn không chỉ giúp bạn thiết kế sản phẩm dễ gia công, mà còn tiết kiệm chi phí và nâng cao chất lượng khi sản xuất hàng loạt. Hy vọng bạn đã nắm vững kiến thức cơ bản này để áp dụng hiệu quả trong dự án thực tế. Chúc bạn thành công!
